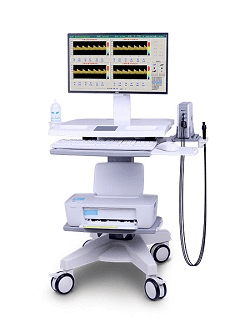

南京科進KJ-2V7M型超聲經顱多普勒血流分析儀，該TCD產品匯集了小信號識別、M模和自動搜索等多項TCD新技術，可實現單、雙通道雙模式檢測，配置了復合材料高靈敏度超聲探頭，多深度模式可同時顯示八個深度的血流頻譜信號。TCD儀器全套解決方案配置了一體式電腦和可升降移動臺車，為您帶來良好體驗。KJ-2V7M型TCD儀配備了兩個2MHz探頭，一個4MHz探頭和一個8MHZ探頭，可用于顱內血管檢測，顱外血管檢測和肢體毛細血管檢測。

一、 包絡線

包絡線（envelope）是包圍在血流頻譜最外圍的一條曲線，是將TCD檢測到實時血流速度連接起來所形成的一條曲線。TCD儀是根據包絡線計算血流速度的，TCD所檢測到的血流速度值是取樣容積內實時的血流速度。在TCD檢測過程中，通過適當?shù)膮?shù)調整使包絡線完整、可靠的包圍在頻譜的外緣，這樣TCD儀所測定的血流速度才會可靠。當血流頻譜信號較弱或血流頻譜紊亂嚴重時，包絡線不能完整、可靠地包繞頻譜，測得的血流速度值欠可靠，此時可利用手動測量功能，通過手動測量方法使血流速度的測定相對可靠。

二、 增益

增益的含義是TCD儀屏幕信號顯示強度，可以在操作過程中進行調整。增益高，則整個屏幕信號強；增益低，則整個屏幕信號弱。合適的增益大小可以使包絡線完整的包在多普勒頻譜的最外圍，且頻窗顯示良好。過高或過低的增益都會影響血流頻譜的顯示和血流速度的測量，造成測量結果的不可靠。

三、 基線

基線（zero baseline）即零位線，此處代表血流速度為零，通過上下移動基線可以使較高流速的血流頻譜在屏幕上完整顯示，但當流速過高，特別是基線上下的流速都較高時，往往需要調節縱坐標的血流刻度尺比例來完整顯示頻譜，單純通過下移基線難以顯示基線下方的血流頻譜。

四、 刻度尺

縱坐標的刻度通常表示血流速度，一般用厘米/秒（cm/s）來表示，也可以切換成頻移，以赫茲（Hz）表示。通過調整刻度尺的比例可以縮小或放大血流速度的顯示方式，使血流頻譜信號盡可能清楚可靠地顯示血流狀態，減少由于流速過快而造成的收縮峰頻譜的上下混疊現象。當然，刻度尺不能無限制的增減，通常是與TCD儀的設置和檢測深度相關。

五、 取樣容積

取樣容積（sample volume，SV）是指脈沖超聲波在某一深度時所能檢測到的范圍。其寬度不可調整，軸長度可以調節。通常TCD儀的取樣容積范圍在10～15mm。取樣容積大，可以使探頭超聲發射的功率增加；取樣容積小，則有助于區分兩條比較接近的血管，在鑒別血管方面有一定價值。

六、 掃描速度

通過調整屏幕掃描速度（sweep speed）的大小，可以根據需要使一次顯示在屏幕上的頻譜數目發生變化，這樣有利于檢測者觀察某一試驗所帶來的變化趨勢。

七、 功率

功率是指TCD儀輸出的超聲功率，增大發射功率可以增強超聲波的穿透力，特別對于聲窗不良者，可以通過增大功率以達到較為清楚地顯示血流的目的。但TCD儀功率輸出是有允許范圍的，不能無限制的加大。要掌握一點原則，行TCD檢測時在血流頻譜基本顯示清楚的前提下，使用較低的輸出功率，這也有利于延長儀器和探頭的使用壽命。

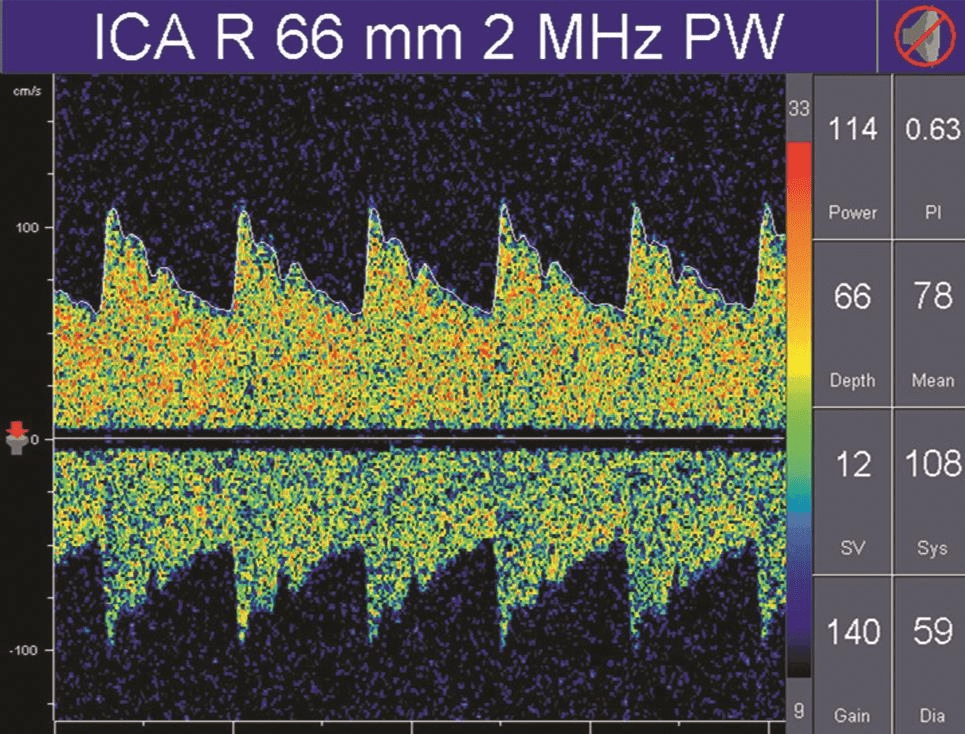

血流頻譜中數據箱內的參數及其意義見下圖 PI，搏動指數；Power，功率；Mean，平均血流速度；Depth，深度；SV，取樣容積；Sys，收縮期峰值流速；Dia，舒張末流速；Gain，增益。
